TEMPERATURMÄTNING

Grundbegrepp: värme, temperatur och kelvin

Värme

Värme är en form av energi kopplad till den kinetiska rörelsen hos molekylerna i ett ämne. Värmeenergi överförs alltid från ett varmare till ett kallare ämne.

Temperatur

Temperatur avser den termiska tillståndet hos ett ämne — graden av "hethet" — och reflekterar ämnets potential för värmeöverföring.

SI-enheten kelvin

SI-enheten för temperatur är kelvin (K). Den baseras på vattnets trippelpunkt: 273,16 K (0,01 °C) vid 611,73 Pa (0,006 atm), där alla tre faser (is, vatten, ånga) samexisterar.

Icke-elektriska metoder

Vätskeexpansionstermometrar

Baseras på volymetrisk expansion av en vätska (kvicksilver eller alkohol) i ett smalt kapillärrör. En anordning (förträngning eller flottör) bevarar det högsta avlästa värdet tills termometern skakas.

• Kvicksilver: fryser vid −39 °C, kokar vid 250 °C. Tidigare standard för kroppstemperatur men nu klassad som farlig substans.
• Alkohol: fryser vid −114 °C, kokar vid 78 °C — bättre för låga temperaturer.

Fördelar: Billig, enkel att använda. Nackdelar: Långsam (2–3 min), risk för glasskärning, kvicksilver är giftigt.

Gasexpansionstermometrar (Bourdon-mätare)

En bulb med flyktig vätska/ånga kopplas via ett rör till en C-formad (Bourdon) tub. Temperaturen ökar volymen i tuben som deformeras från elliptisk till cirkulär, vilket vrider en visare. Robust, billig, ger kontinuerlig avläsning — men dålig noggrannhet och kräver kalibrering.

Bimetallisk strip-termometer

Två metaller med olika expansionskoefficienter limmas ihop i en spole. Temperaturändring gör att spolen vrider en visare. Billig och robust men kräver omkalibrering.

Kemisk termometer

Remsa med små celler som innehåller temperaturkänsliga kemikalier — smälter vid bestämda temperaturer och ändrar färg. Nyare modeller använder flytande kristaller som smälter och omriktar sig vid temperaturhöjning.

Fördelar: Snabb (<30 s), engångs, ingen risk för glasskärning. Nackdelar: Dålig noggrannhet (skillnader <0,5 °C detekteras inte).

Termoelement (Seebeck-effekten)

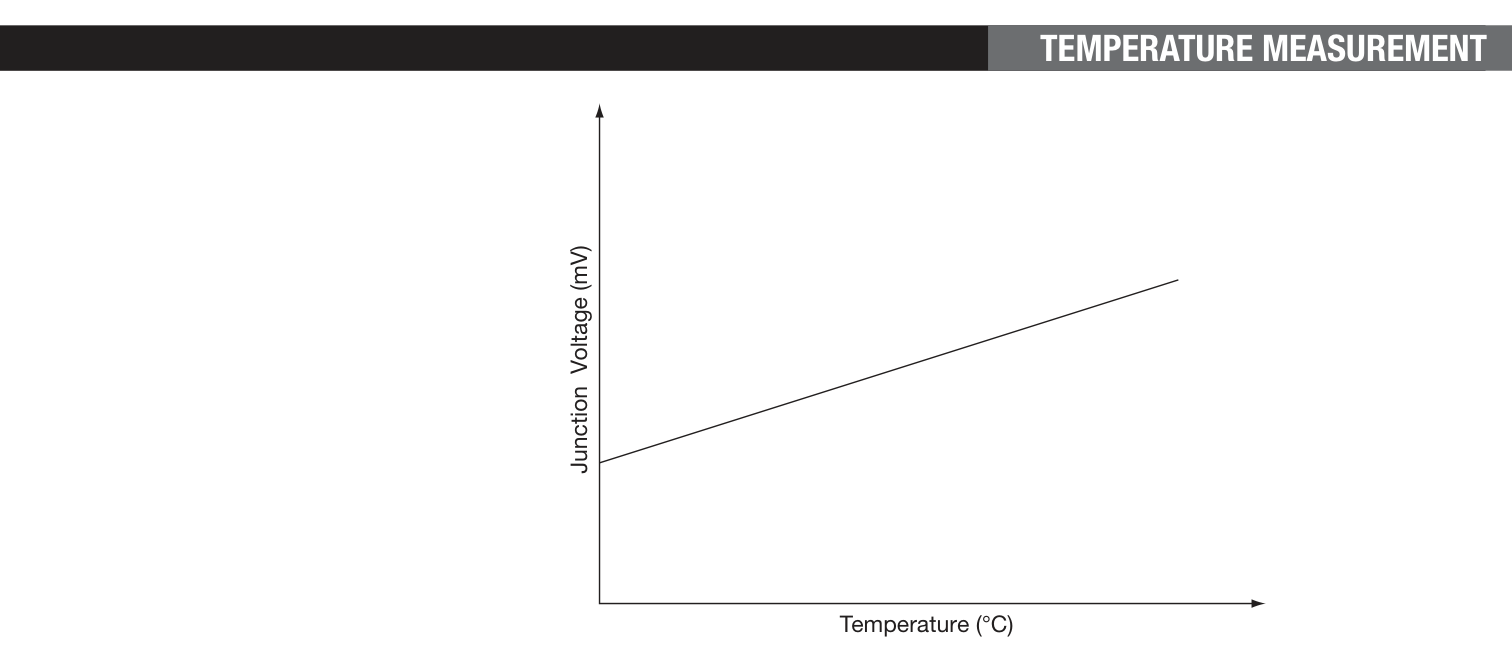

Två olika metaller (t.ex. koppar och konstantan, en legering av koppar och nickel) fogas ihop vid två punkter. En punkt hålls vid känd temperatur (referensfogen), den andra är mätsonden. När temperaturdifferens råder mellan fogarna genereras en liten spänning — detta är Seebeck-effekten. Spänningen mäts med en galvanometer och är proportionell mot temperaturdifferensen.

Fördelar: Snabb svarstid, noggrant (±0,1 °C), liten storlek.

Nackdelar: Spänningen är mycket liten och kräver signalförstärkning. Referensfogen måste hållas vid konstant temperatur (eller kompenseras elektroniskt).

Resistanstermometrar (platina RTD)

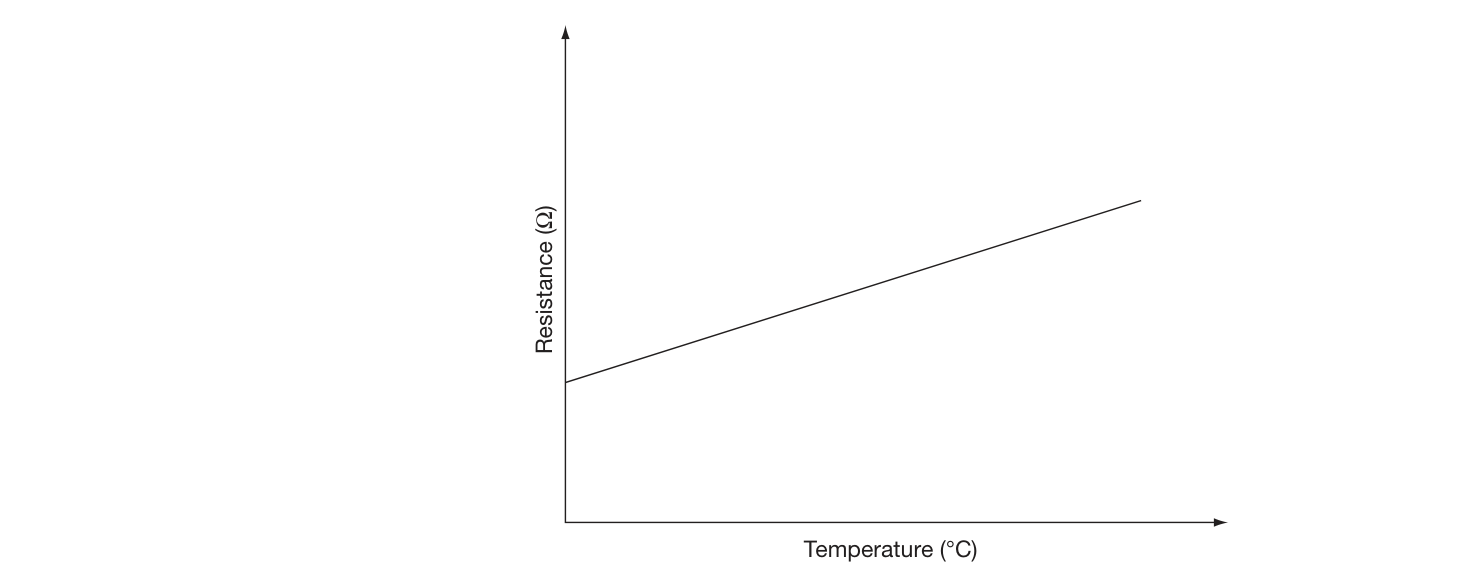

Baseras på det linjära förhållandet mellan temperatur och resistans i en metalliskt ledare. Vanligast är platina (Pt100 = 100 Ω vid 0 °C). Resistansen ökar förutsägbart med temperaturen — en liten mätström skickas genom spiralen och spänningsfallet mäts, ofta via en Wheatstone-brygga.

Fördelar: Extremt noggrant (±0,0001 °C), linjärt förhållande mellan 0 och 100 °C.

Nackdelar: Långsam svarstid, skrymmande och ömtålig.

Termistorer

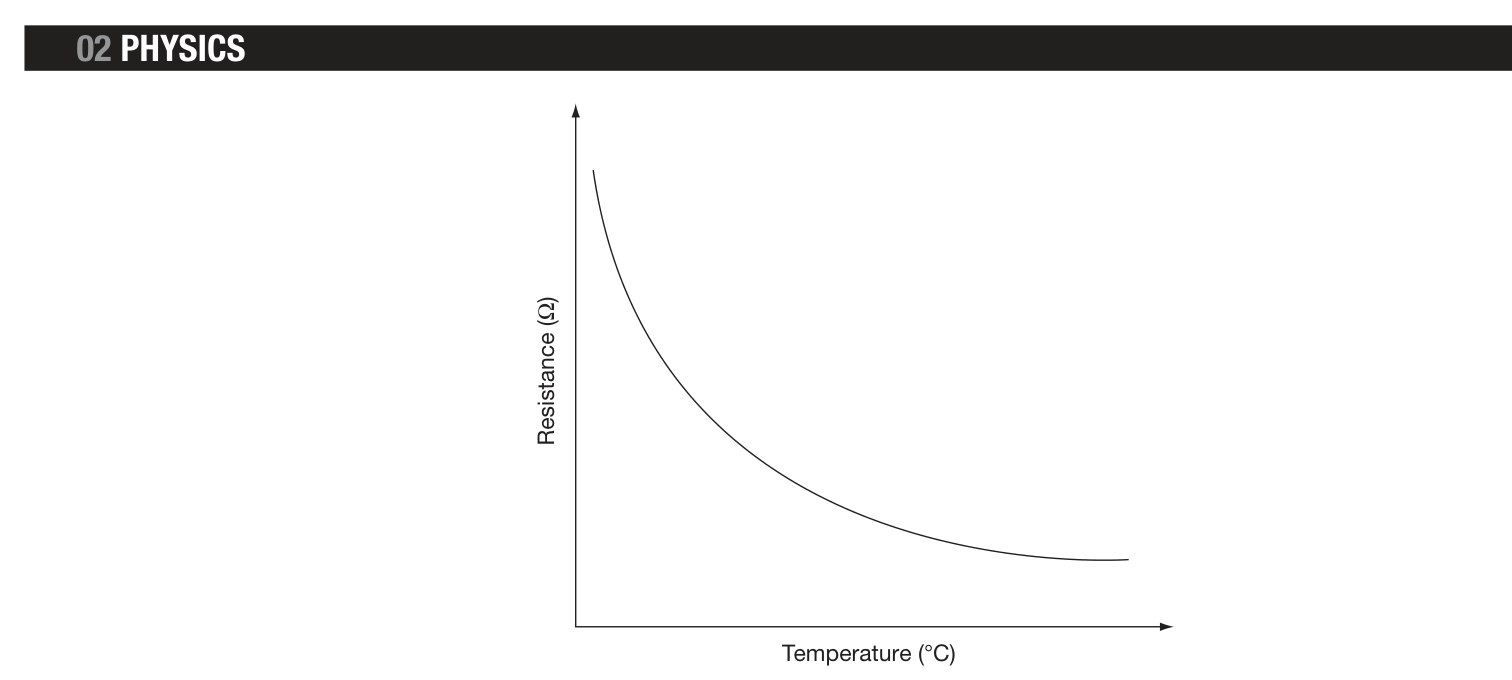

Halvledare av tungt metalloxid (t.ex. nickel, järn eller mangan) som uppvisar ett negativt exponentiellt förhållande (NTC = Negative Temperature Coefficient) mellan resistans och temperatur — resistansen sjunker kraftigt vid temperaturökning.

Fördelar: Mycket snabb svarstid (<0,2 s), mycket liten (kan byggas in i PA-katetrar för kärntemperaturmätning), billig.

Nackdelar: Hysteres, åldrande, batch-variation och icke-linjärt förhållande kräver individuell kalibrering.

Infraröd tympanisk termometri

Alla objekt emitterar elektromagnetisk strålning vars våglängd beror på temperaturen. Vid kroppstemperatur dominerar infraröd strålning. Tympanisk membrantermometrar detekterar IR-strålning från trumhinnan, som delar blodförsörjning med hypothalamus och därför speglar kärntemperaturen.

Sensortyper

• Pyroelektrisk sensor: Kristaller som ändrar polarisation beroende på temperatur.
• Termopil: Flera termoelement kopplade i serie — möjliggör kontinuerliga mätningar.

Fördelar: Icke-invasiv, noggrant, snabb svarstid (<5 s).

Nackdelar: Känslig för korrekt positionering — cerumen (öronvax), inflammation eller infektion kan blockera IR-strålningen och ge felläsningar på 1–2 °C.

Jämförelse av metoder

Kliniska mätpunkter

Temperaturmätning under anestesi är viktig eftersom anestesi orsakar vasodilatation som omfördelar värme från kärnorganen till periferin. Det är viktigt att skilja mellan kärntemperatur (hjärta, hjärna, centrala organ) och perifer temperatur (hud, extremiteter).
