Översikt — mätmetoder
O₂-koncentrationen i en gasblandning kan mätas med sju principiellt olika metoder. De tre vanligaste i klinisk anestesi är Clark-elektroden (för blodgas-pO₂), den galvaniska cellen (för gasövervakning i andningssystemet) och den paramagnetiska analysatorn (för snabb breath-by-breath-mätning i moderna anestesimaskiner).

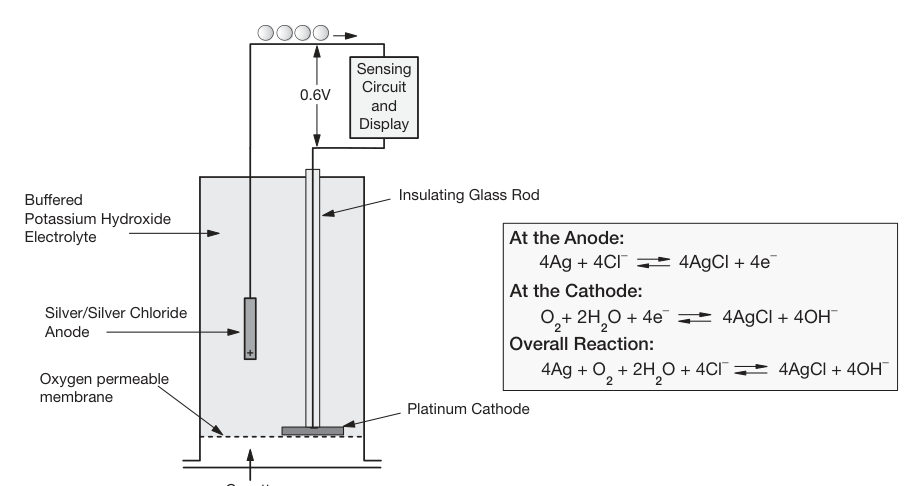

Clark-elektrod (polarografisk)
Uppbyggnad
Clark-elektroden består av en silver/silverkloriod-anod (Ag/AgCl) och en platinakatod (Pt) nedsänkta i en kaliumkloridlösning (KCl). Båda är täckta av en syrgaspermeabel membran.
Funktion
En extern spänning på 0,6 V appliceras mellan elektroderna. Denna spänning gör att linjäritet uppnås mellan den uppmätta strömmen och syrgaskoncentrationen i provet. Strömflödet mäts.
Elektrokemi
Anodreaktion: Elektroner frigörs genom reaktion mellan Ag⁺ och Cl⁻ från KCl-lösningen:
Katodreaktion: O₂ kombineras med elektroner och vatten för att bilda hydroxidjoner:
Totalreaktion:
Ju mer O₂ som finns tillgängligt, desto mer elektronupptag vid katoden och desto högre ström. Strömmen är alltså proportionell mot pO₂ vid katoden.
Egenskaper och begränsningar
- Huvudsaklig klinisk användning: mätning av pO₂ i blodgasanalysatorer.
- Halotan kan ge falskt förhöjda O₂-värden — detta löses med en halotan-impermeabel membran.
- Katodens livslängd är cirka 3 år — membranet minskar proteinbeläggning men ökar svarstiden.
- Silverkloriod-anoden förbrukas så småningom.
- Kräver extern spänningskälla (till skillnad från galvanisk cell).

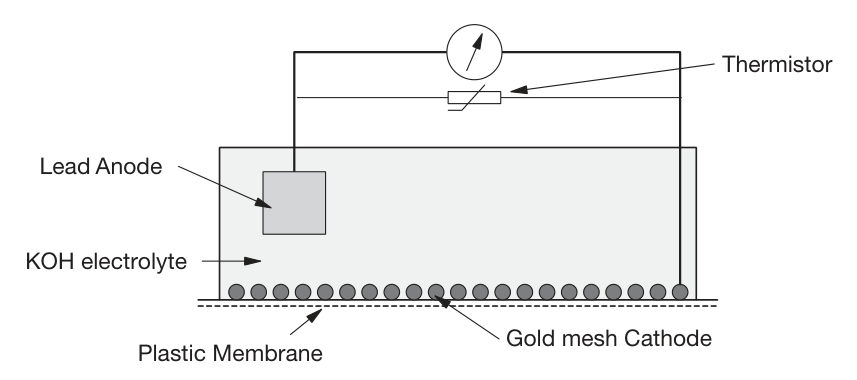

Galvanisk cell (bränslecell)
Uppbyggnad
Principen liknar Clark-elektroden men med andra material: en guldnät-katod (Au) och en blyanod (Pb) nedsänkta i kaliumhydroxid (KOH) som elektrolyt. En plastmembran separerar cellen från gasen.
Elektrokemi
Anodreaktion: Elektroner genereras genom reaktion mellan OH⁻ från KOH och blyanoden:
Katodreaktion: Samma som Clark-elektroden — O₂ reduceras:
Nyckelegenskaper
- Ingen extern spänning behövs — cellen genererar sin egen spänning (därav "bränslecell").
- Svarstid: cirka 30 sekunder — för långsam för breath-by-breath-mätning.
- Reagensen förbrukas → livslängd begränsad till 6–12 månader.
- Redoxreaktionen vid katoden är temperaturberoende — kompenseras av en inbyggd termistor.

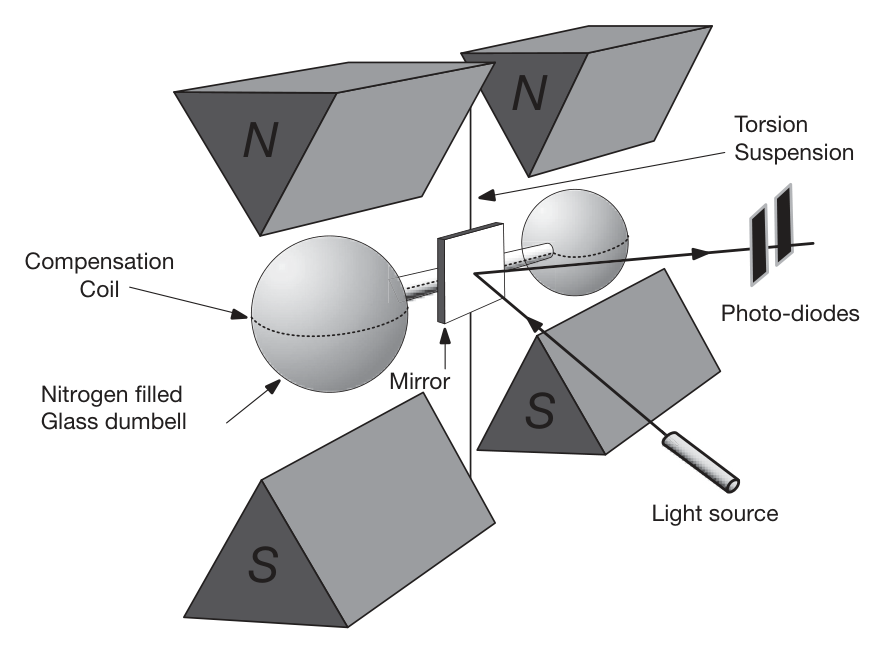

Paramagnetisk O₂-analysator
Princip
O₂ är en paramagnetisk gas — dess molekyler har två oparade elektroner i det yttre skalet och attraheras därför mot magnetfält. De flesta andra gaser (t.ex. N₂) är diamagnetiska och repelleras svagt från magnetfält.
Uppbyggnad
Analysatorn består av två kvävefyllda glaskulor i en hantelliknande anordning, upphängda i en torsionsfibertråd inuti en gastät kammare. En spegel är fäst vid hanteln.
Glaskulorna utsätts för ett icke-uniformt magnetfält. När O₂ tillförs kammaren attraheras syrgasmolekylerna mot det starkaste fältområdet, vilket knuffar undan glaskulorna och får hanteln att rotera.
Detektion
Ljusstråleavböjning (äldre modeller): En ljusstråle reflekteras av spegeln på hanteln. När hanteln roterar avböjs ljusstrålen, och avböjningen mäts av en fotodetektor. Rotationsgraden kalibreras mot O₂-koncentrationen.
Nollpunktsdetektion (nyare modeller): Istället för att mäta rotationen levereras en ström via en kompensationsspole som motverkar glaskulornas rörelse. Den ström som krävs för att hålla kulorna stilla kalibreras mot O₂-koncentrationen.
Fördelar
- Mycket snabb respons — lämplig för breath-by-breath-övervakning.
- Inte förbrukad — ingen reagensförbrukning till skillnad från galvanisk cell.
- Hög selektivitet för O₂ (de flesta andra gaser stör inte).
- Standard i moderna anestesimaskiner för kontinuerlig O₂-monitorering.
Masspektrometri
Gasblandningen dras in i en joniseringskammare där den bombarderas med elektroner. Elektronerna slår loss elektroner från gasmolekylerna och gör dem laddade (joniserade).
De laddade partiklarna accelereras sedan genom ett starkt magnetfält som avböjer dem i olika grad beroende på deras massa/laddning-förhållande (m/z). Jonströmmen mäts vid en detektorplatta — antalet gaser i blandningen kan bestämmas.
Särskild utmaning: N₂O vs CO₂
N₂O och CO₂ har båda molekylvikt 44 och kan inte skiljas åt enbart genom massa. Istället identifieras N₂O via sin nedbrytningsprodukt NO (kväveoxid, MW 30) som bildas vid joniseringen.
Egenskaper
- Svarstid: under 0,1 sekund — kan användas för kontinuerlig gasanalys.
- Kan mäta flera gaser samtidigt i en och samma blandning.
- Vattenånga kan störa mätningen.
- Mycket stor och dyr utrustning — inte praktiskt för rutinbruk på operationssal.
Fotoakustisk spektroskopi
Baseras på den fotoakustiska effekten, upptäckt av Alexander Graham Bell. Principen är omvandling mellan ljus och ljudvågor.
Material som exponeras för icke-synliga delar av ljusspektrat (infraröd och ultraviolett strålning) kan producera akustiska vågor. Genom att mäta ljudet vid olika våglängder kan ett fotoakustiskt spektrum registreras och användas för att identifiera komponenterna i ett gasprov.
Metoden kan användas för att studera fasta ämnen, vätskor och gaser.
Raman-spektroskopi
När ljus interagerar med en gasmolekyl kan molekylens rotations- och vibrationsenergi ändras. Den resulterande energiöverföringen ändrar ljusets våglängd med belopp som är karakteristiska för den specifika molekylen. Monokromatisk strålning som passerar genom en gaskammare sprids därför i ett spektrum av våglängder som beror på vilka gasmolekyler som finns.
Raman-spridning (Raman scattering) är spridningen av en foton som sker vid en förändring i vibrations-, rotations- eller elektronisk energi hos en molekyl.
Uppbyggnad
Ett Raman-spektroskop består av en helium–neon-laser som ljuskälla, en gaskammare, och en uppsättning av åtta detektorer, var och en med ett specifikt våglängdsfilter.
Filter tillverkas för att mäta O₂, N₂, CO₂, N₂O och volatila anestesimedel.
Haldane-apparat (kemisk)
En klassisk kemisk metod för att uppskatta andelen syrgas i utandad gas.
Princip
- En byrett fylls med en känd volym gas.
- Gasen exponeras för en lösning av pyrogallol — ett kraftigt reducerande ämne som absorberar syrgas.
- Volymen av den kvarvarande gasen mäts. Volymreduktionen motsvarar mängden absorberad O₂.
Samma system kan även mäta CO₂ — då används kaliumhydroxidlösning (KOH) istället för pyrogallol.
Jämförelsetabell
| Metod | Princip | Svarstid | Extern spänning | Livslängd/begränsning | Klinisk användning |
|---|---|---|---|---|---|
| Clark-elektrod | Polarografisk — Pt-katod, Ag/AgCl-anod i KCl, 0,6 V | Sekunder | Ja (0,6 V) | Katod ~3 år; anod förbrukas | Blodgas-pO₂ |
| Galvanisk cell | Bränslecell — Au-katod, Pb-anod i KOH | ~30 s | Nej | 6–12 mån (reagensförbrukning) | Gasövervakning i andningssystem |
| Paramagnetisk | O₂ paramagnetism → rotation av glaskulor | < 1 s | Nej (mech.) | Lång (inga reagenser) | Breath-by-breath i anestesimaskin |
| Masspektrometer | Jonisering + magnetisk separation (m/z) | < 0,1 s | Ja | Obegränsad; vattenånga stör | Forskning; stor och dyr |
| Fotoakustisk | Ljus → ljudvågor | Variabel | — | — | Specialiserad gasanalys |
| Raman | He-Ne laser → spridning vid våglängdsändring | Snabb | Ja | Obegränsad | Multigas-analys (O₂, N₂, CO₂, N₂O, volatila) |
| Haldane | Kemisk absorption av O₂ (pyrogallol) | Minuter | Nej | Manuell metod | Historisk/laboratorium |
